Texas Instruments MCT8314Z BLDC电机驱动器数据手册

Texas Instruments MCT8314Z无刷直流 (BLDC) 电机驱动器提供单芯片、无代码传感器梯形换向器件，用于驱动12V至24V BLDC电机。该电机驱动器集成了三个1/2 H桥，具有40V绝对最大能力和575mΩ低R DS(ON) ，可实现大功率驱动能力。MCT8314Z电机驱动器在固定功能状态机中实现基于传感器的梯形控制，不再需要外部微控制器去带动BLDC电机。

数据手册：*附件：Texas Instruments MCT8314Z BLDC电机驱动器数据手册.pdf

MCT8314Z三相电机驱动器含保护功能，可保护电机、器件和系统免受故障事件的影响。此款电机驱动器支持高达100kHz的脉宽调制（PWM）频率以及1.8V、3.3V和5V逻辑输入。MCT8314Z电机驱动器的工作电压范围为5V至35V，环境温度范围为-40°C至125°C。该电机驱动器适用于HVAC电机、小型家电、办公自动化设备和机器人。

特性

• 三相BLDC电机驱动器，集成含传感器的梯形控制：
  • 基于霍尔传感器的梯形（120°）换向
  • 支持模拟或数字霍尔输入
  • 同步/异步PWM调制
  • 逐周期电流限制，可限制相位电流
  • 支持高达100 kHz的PWM频率
  • 自动同步整流，降低功率损耗
• 低MOSFET导通电阻：在TA = 25°C时，RDS(ON) 为575mΩ（高侧 + 低侧）
• 低功耗休眠模式：在VVM = 24V、TA = 25°C时电流消耗为1.5?A
• 工作电压范围：5 V至35 V
• 高峰值输出电流处理能力：1.5 A
• 内置5V（5%）、30mA LDO稳压器
• 集成电流限制功能，无需外部电流感测电阻器
• 支持1.8 V、3.3 V和5 V逻辑输入
• 集成保护功能：
  • 电源欠压锁定（UVLO）
  • 电荷泵欠压（CPUV）
  • 过流保护（OCP）
  • 电机锁定保护
  • 故障状态指示引脚 (nFAULT)
  • 可选择通过SPI进行故障诊断

应用

• BLDC电机模块
• 小型家用电器
• 办公自动化设备
• 工厂自动化和机器人
• HVAC电机

简化原理图

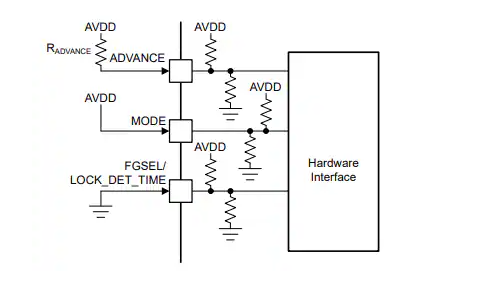

硬件接口：
